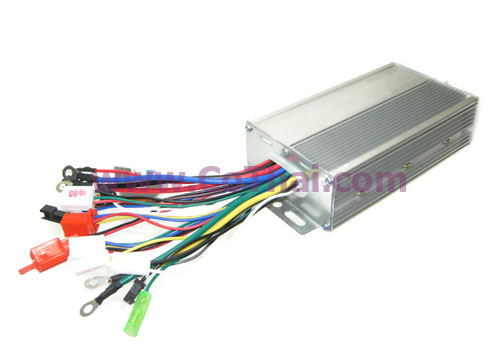

48-64vdc 500w กล่องคอนโทรล บัสเลสมอเตอร์(BLDC) 12fet 31A

สปีดคอนโทรล ชุดควบคุมบัสเลสมอเตอร์ 48/60/64โวลต์ 500วัตต์

ยี่ห้อ : LongHeng

คอนโทรนมอเตอร์ประเภท : มอเตอร์ไร้แปรงถ่าน(บัสเลสมอเตอร์) BLDC (ขับมอเตอร์3เส้น, เซนเซอร์มอเตอร์5เส้น)

แรงดันไฟฟ้า : 48 ~ 64VDC

กระแสสูงสุด : 31A

กำลังสูงสุด : 500W (0.5KW)

ใช้งานกับมอเตอร์ : บัสเลสมอเตอร์รอบสูง, บัสเลสมอเตอร์เกียร์, ฮับมอเตอร์, มอเตอร์ดุมล้อ 48 ~ 64V ขนาดตั้งแต่ 300 ~ 500W

ขนาด : 8 x 15 x 4cm

สำหรับ : เป็นอะไหล่ซ่อมสร้างดัดแปลงประกอบ รถสกู๊ตเตอร์ไฟฟ้า, รถจักรยานไฟฟ้า, รถสามล้อไฟฟ้า, รถไฟฟ้า, รถATVไฟฟ้า, โฟล์คลิฟท์ไฟฟ้า, รถกอล์ฟไฟฟ้า, วีลแชร์ไฟฟ้า, รถเข็นไฟฟ้า, รถบรรทุกไฟฟ้า, เรือไฟฟ้า, เครื่องสูบน้ำ, ปั้มชักโซล่าเซลล์, เครื่องตัดหญ้าไฟฟ้า

ข้อควรระวัง : สายแบตเตอรี่และสายเฟสมอเตอร์ควรมีขนาดใหญ่จนเหมาะสมและเช็คความร้อนอยู่เสมอ การใช้สายเส้นเล็กเกินไปสายอาจจะละลายและลัดวงจรจนเกิดไฟไหม้ได้, หากใช้งานหนักต่อเนื่องควรติดตั้งพัดลมระบายความร้อนเพิ่มเติมที่ตัวกล่องคอนโทรนเพื่อยืดอายุการใช้งาน

ปลั๊กสายต่อ *ตัวหนังสือสีเขียวหมายถึงจำเป็นต้องต่อเพื่อให้ระบบทำงาน ตัวหนังสือสีส้มหมายถึงสามารถไม่จำเป็นต้องต่อถึงแม้จะปล่อยลอยไว้ระบบก็ยังคงทำงานได้เป็นปกติ

แบตเตอรี่ : ปลั๊กหางปลา 2เส้นใหญ่ (แดง, ดำ) การต่อ : ต่อกับขั้วแบตเตอรี่ หรือใส่ฟิวส์ขั้นกลางไว้เพื่อป้องกันเหตุลัดวงจร

สวิตช์กุญแจ : ปลั๊กหางปลา 1เส้น (แดง) การต่อ : ต่อกับกุญแจ หรือ สวิตช์เปิดปิด จั๊มกับขั้วบวกแบตเตอรี่(แบตเตอรี่เส้นแดงใหญ่) เพื่อสั่งให้ทั้งระบบทำงาน *หมายเหตุ การปล่อยสายนี้ลอยไว้ระบบจะไม่ทำงาน

มอเตอร์(บัสเลสเฟส) : ปลั๊กหางปลา 3เส้นใหญ่ (น้ำเงิน, เขียว, เหลือง) การต่อ : ต่อกับสายเฟสมอเตอร์บัสเลส

มอเตอร์(ฮอร์เซนเซอร์) : ปลั๊กขาว 5เส้น (ดำ, แดง, น้ำเงิน, เขียว, เหลือง) การต่อ : ต่อกับสายฮอร์เซนเซอร์มอเตอร์บัสเลส

คันเร่ง : ปลั๊กขาว 3เส้น (ดำ, เขียว, แดง) การต่อ : ต่อกับคันเร่งมือบิด คันเร่งเท้า หรือ Rวอลุ่ม เพื่อสั่งให้มอเตอร์หมุนโดยมีความเร็วตามระดับแรงบิดคันเร่ง

จำกัดความเร็ว3สปีด : ปลั๊กขาว 3เส้น (ดำ, น้ำตาล, น้ำเงิน) การต่อ : ต่อกับสวิตช์3สปีด หรือ สวิตช์3ขาแบบ3จังหวะ เพื่อเปลี่ยนระดับความเร็วสูงสุด โดย จั๊มสายดำกับน้ำเงินเข้าด้วยกันจะเป็นความเร็วต่ำ, ลอยสายทั้ง3เส้นไว้จะเป็นความเร็วปานกลาง, จั๊มสายดำกับน้ำตาลเข้าด้วยกันจะเป็นความเร็วสูงสุด *หมายเหตุ การปล่อยลอยปลั๊กนี้ไว้จะเป็นการจำกัดความเร็วสูงสุดไว้ที่ระดับปานกลาง

เดินหน้าถอยหลัง : ปลั๊กขาว 2เส้น (ดำ, เทา) การต่อ : ต่อกับสวิตช์เดินหน้าถอยหลัง หรือ สวิตช์เปิดปิด เพื่อสั่งกำหนดทิศทางให้มอเตอร์หมุนเดินหน้าหรือถอยหลัง โดย ปล่อยลอยทั้ง2เส้นไว้จะเป็นการสั่งกำหนดทิศทางมอเตอร์ให้เดินหน้า, จั๊มสายดำกับเทาเข้าด้วยกันจะเป็นการสั่งกำหนดทิศทางมอเตอร์ให้ถอยหลัง *หมายเหตุ การปล่อยลอยปลั๊กนี้ไว้จะเป็นการสั่งกำหนดทิศทางมอเตอร์เดินหน้าตลอดเวลา

เบรคสูงeabs : ปลั๊กขาว 1เส้น (เหลือง) ต่อกับระบบเบรค

เบรคต่ำeabs : ปลั๊กขาว 2เส้น (ขาว, ดำ) ต่อกับระบบเบรค

คลูสคอนโทรน : ปลั๊กเล็กดำ 1+1เส้น (ส้ม, ดำ) การต่อ : ในขณะที่มอเตอร์กำลังหมุน จั๊มสายส้มและดำเข้าด้วยกันเพื่อให้ระบบคลูสคอนโทรนทำงาน เมื่อระบบคลูสคอนโทรนทำงานความเร็วของมอเตอร์จะถูกจดจำและล๊อกเอาไว้ถึงแม้จะปลอยคันเร่งแล้วก็ตามมอเตอร์จะยังคงหมุนทำงานอยู่ที่ความเร็วเดิม เมื่อมีการเบรคเกิดขึ้นระบบคลูสคอนโทรนจะถูกยกเลิกอัตโนมัติ

ไมล์ : ปลั๊กเขียว 1เส้น (เขียว) การต่อ : ต่อกับอุปกรณ์ไมล์แสดงความเร็ว

กลับข้างมอเตอร์/เทสการหมุน : ปลั๊กเล็กดำ 1+1เส้น (ขาว, ขาว) การต่อ : โดยปกติจะปล่อยลอยไว้ทั้งสองเส้น เกริ่นวิธีใช้งาน : ในการติดตั้งบัสเลสมอเตอร์ครั้งแรกของรถแต่ละคันนั้นตำแหน่งและทิศทางการติดตั้งอาจส่งผลให้มอเตอร์หมุนผิดทางได้(สั่งเดินหน้าแต่ดันวิ่งถอยหลัง) เราสามารถสั่งให้กล่องคอนโทรลทำการกลับเฟสของสัญญาณมอเตอร์ได้ เพื่อให้มอเตอร์หมุนในทิศทางที่ถูกต้อง โดยการ จั๊มสายขาวกับขาวเข้าด้วยกันระบบจะทำการกลับเฟสและสั่งมอเตอร์ให้หมุนทันทีเพื่อให้เราดูว่ามอเตอร์หมุนในทางที่ถูกต้องหรือไม่ ถ้ามอเตอร์หมุนถูกต้องแล้วก็ให้ถอดสายขาวและขาวออกจากกัน เพื่อให้มอเตอร์หยุดหมุนและไม่จำเป็นต้องจั๊มสายขาวกับขาวเข้าด้วยกันอีก *หมายเหตุ การจั๊มสายขาวกับขาวเข้าด้วยกันจะเป็นการกลับเฟสและสั่งให้มอเตอร์หมุนตลอดเวลาจนกว่าจะถอดสายออกจากกัน หลังจากการถอดสายแล้วผลของการกลับเฟสจะยังคงอยู่

ระบบกันขโมย(ไฟเลี้ยง) : ปลั๊กแดง 2เส้น (แดง, ดำ) *หมายเหตุ ให้ปล่อยลอยปลั๊กนี้ไว้หากไม่มีระบบกันขโมย และควรใช้เทปพันสายไฟ หรือเทปกาวพันปลั๊กเก็บไว้หากไม่ใช้งาน เนื่องจากเป็นเส้นที่ต่อตรงมาจากสายแบตเตอรี่ที่มีแรงดันโวล์ตสูง หากเก็บไม่ดีและสัมผัสกับเศษโลหะอาจเกิดไฟไหม้ได้

ระบบกันขโมย(สัญญาณ) : ปลั๊กแดง 3เส้น (แดง, น้ำเงิน, เหลือง) *หมายเหตุ ให้ปล่อยลอยปลั๊กนี้ไว้หากไม่มีระบบกันขโมย

บัสเลสมอเตอร์รอบสูง(BLDC) ที่รองรับ

-

บัสเลสมอเตอร์เกียร์(BLDC) ที่รองรับ

BM1418ZXF บัสเลสมอเตอร์เกียร์ ไร้แปรงถ่าน(BLDC) 48vdc 350w 450rpm

BM1418ZXF บัสเลสมอเตอร์เกียร์ ไร้แปรงถ่าน(BLDC) 48vdc 500w 450rpm

ฮับมอเตอร์ ที่รองรับ(HubMotor BLDC)

ฮับมอเตอร์ ดุมล้อ 240w 48v BLDC

ฮับมอเตอร์ 12นิ้ว เขียว 500w ดรัมเบรค 48v BLDC

ฮับมอเตอร์ 12นิ้ว เขียว 500w ดรัมเบรค 60v BLDC
